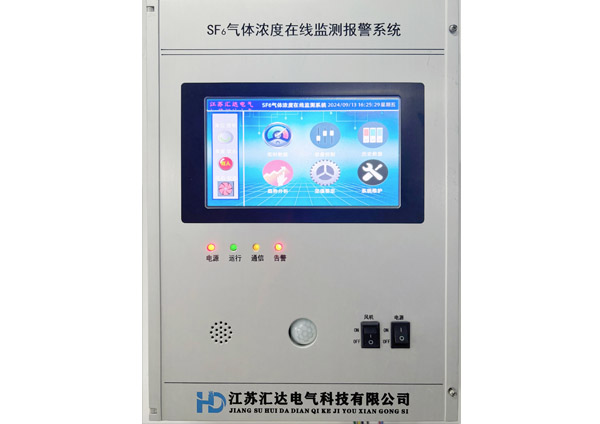

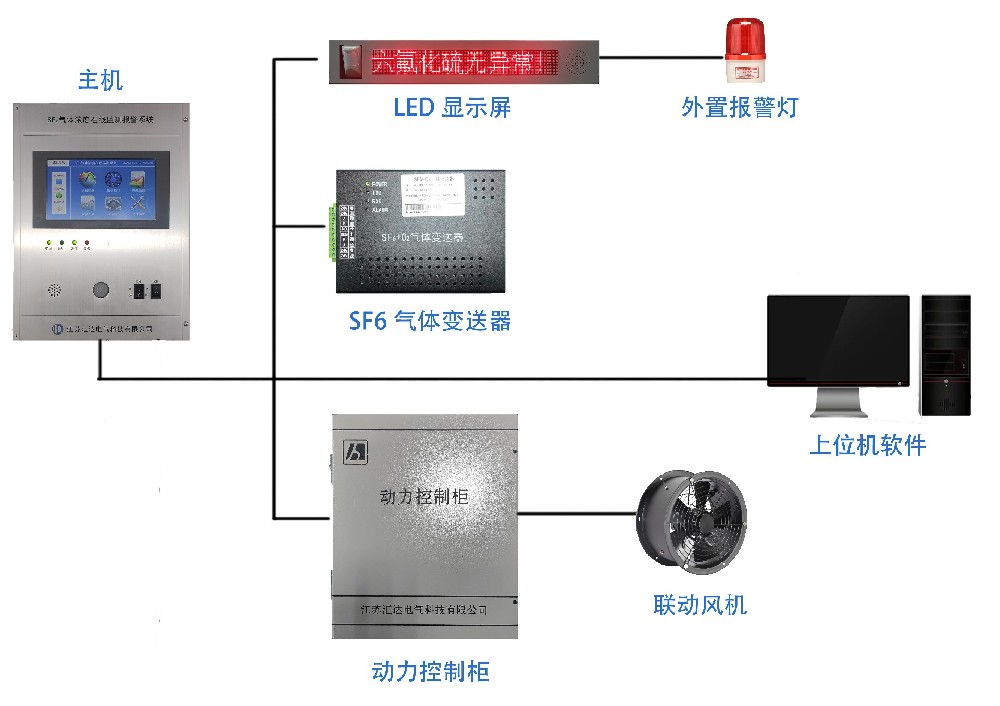

SF6气体以其优异的绝缘和灭弧性能,在电力系统中获得了广泛的应用,几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。正因为SF6气体的大量使用,其安全性也受到了人们的广泛关注。客观上讲,SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体,对人体没有毒性。但是在高压电弧的作用下或高温时,SF6气体会发生部分分解,而其分解物往往含有剧毒,即便是微量,也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时,泄漏出来的SF6气体及其分解物会往室内低层空间积聚,造成局部缺氧和带毒,对进入室内的工作人员的生命安全构成了严重的危险。SF6气体不可燃且不助燃,但如果暴露在明火或高于400°F的高温下会分解出许多非常有毒的化合物,包括二氧化硫,氟化氢,硫化氢,六氟化硫和其他有害的硫的氟化物。当空气中六氟化硫含量过高而使氧含量<19.5%时,会导致快速窒息。国内外对SF6监测主要采用了电化学技术、电击穿技术和红外光谱吸收技术,在红外定量SF6气体在线报警系统开发过程中对三种测试技术分别作了测试和分析,总结出了每种测试技术的优缺点和应用面。系统由监测主机、 SF6/O2采集模块、温湿度探头、人体红外探头、声光报警器以及LED显示屏等组成
技术特点
●环境中SF6气体浓度检测功能
●环境中氧气浓度检测功能
●环境中温、湿度检测功能

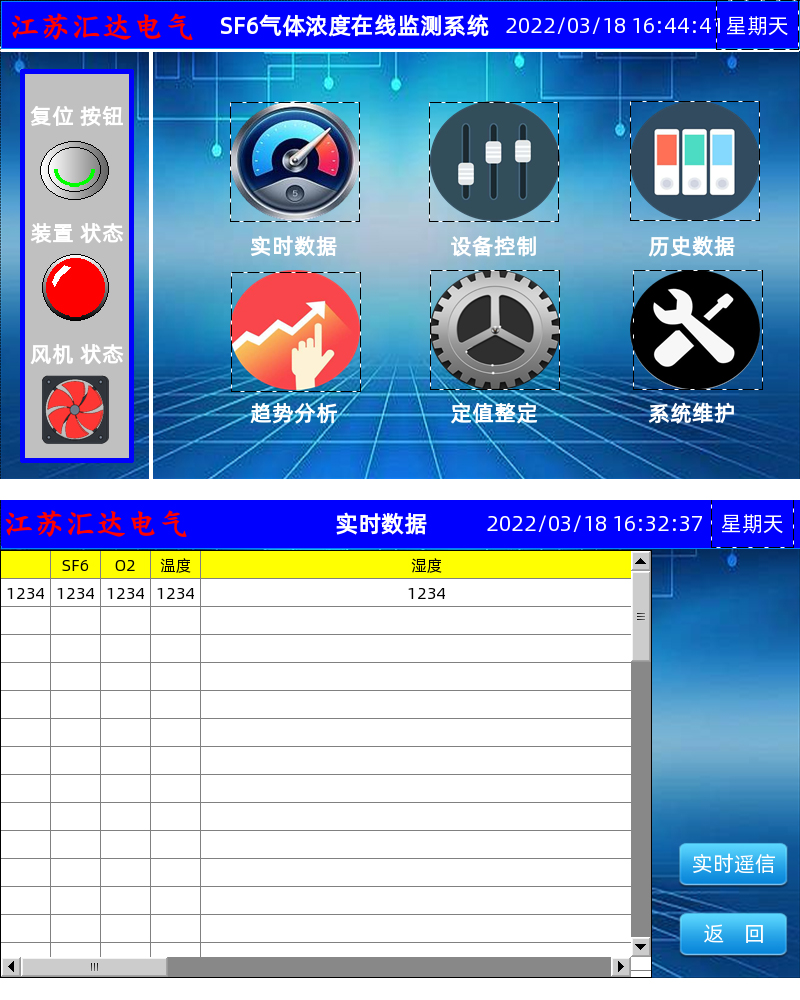

●环境中所有监测点的遥测和遥信实时显示功能
●环境中所有监测点报警信息实时显示功能
●定值整定功能
●SF6气体浓度超标和缺氧报警功能
●缺氧或SF6浓度超标,强制排风功能
●报警时风机自动启动功能
●定时自动排风功能
●手动强制开启或关停全部风机,
●历史数据查询、显示和存储功能

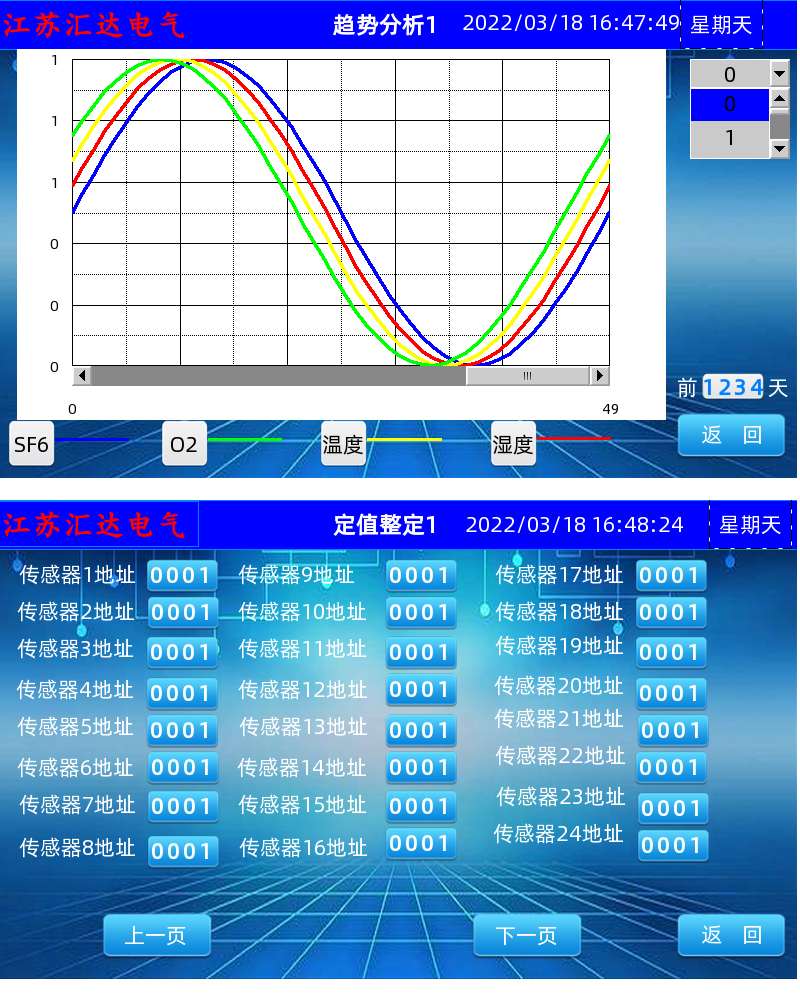

●遥测值历史曲线趋势查询、显示功能
●进入GIS室自动播报当前环境状态功能
●不同区域多监测点配置功能
●多点组网功能,可 提供通讯规约与变电站后台数据库对接(预留)
●提供通用通信接口,预留 与后台监控及消防系统对接功能(预留)
●报警信息存储、记录功能
●声光、语音报警功能
●远程报警功能
●人体红外探测感应功能
●数据远传功能
技术参数
☆ 工作电压: ACDC 220V+10%,50Hz
☆ 功耗:额定电压下< 10W
☆ 精度等级:2.5级
☆ SF6气体浓度测量范围:0~3000μV/V(ppm) 优于 50μV/V
☆ SF6浓度超限报警点: 1000ppm (国标值),精度 <5%FS
☆ 氧气含量检测范围:0~25% 精度:±1%
☆ 缺氧报警点: 18% (国标值),精度< 1%FS
☆ 温度检测范围: -40~+125℃ 精度:±1%
☆ 监测历史数据存储能力: 500 万条;
☆ 触摸显示屏大小: 7-10 英寸(可选)
☆ 通信接口:RS485
☆ 通信规约:Modbus 协议 RTU 传输 CRC16 校验
☆ 主机与探测单元安装方式:壁挂式等多种方式
☆ 工作环境温度:-25C~70C
☆ 工作环境湿度:<95%
☆ 外型尺寸为:250mm×340mm×75mm
☆ 按照GBT 17626规定和方法测试本装置的电磁兼容性能指标:
静电放电,4 级
射频电磁场辐射抗扰度,3 级
电快速瞬变脉冲群抗扰度,4 级
浪涌(冲击)抗扰度,4级
射频场感应的传导骚扰抗扰度,3 级
工频磁场抗扰度,5 级
脉冲磁场抗扰度,5 级
阻尼振荡磁场抗扰度,5 级
电压暂降和短时中断抗扰度,60%UT, 持续10个周波;
☆ 按照GB/T 11287. GB/T 14573规定和方法测试本装置的机械性能指标:
振动响应: 1级
振动耐久: 1级
冲击响应: 1级
冲击耐久: 1级
碰撞: 1级
