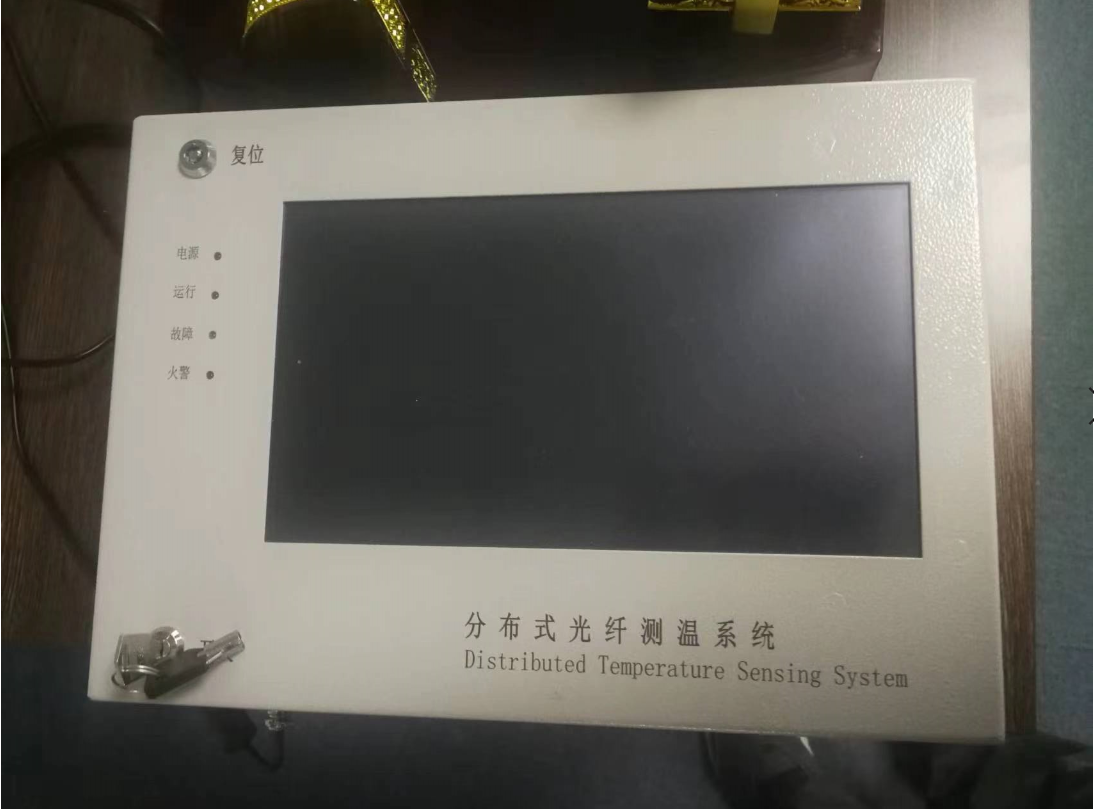

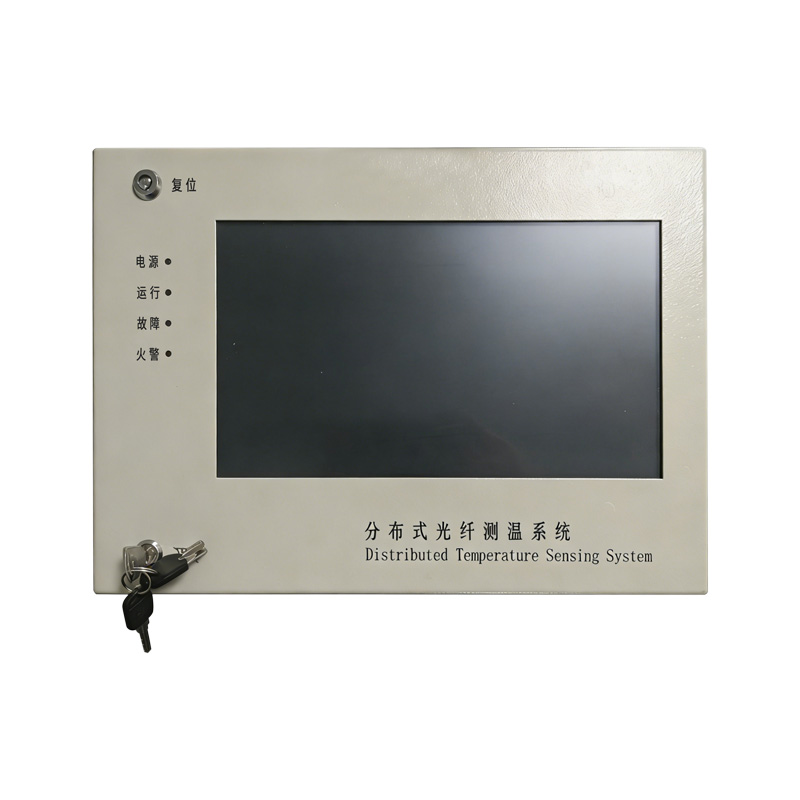

壁挂式分布式光纤测温系统

一、产品概述

壁挂式分布式光纤测温系统（Distributed Temperature Sensing System，简称 DTS），是江苏汇达电气自主研发的新一代无源、长距离、全分布式温度在线监测设备。系统基于拉曼散射光时域反射（ROTDR）技术，以普通通信光纤作为温度传感器，实现沿光纤全长的连续、实时温度监测，精准定位温度异常点，为电力、工业、市政等领域提供高可靠的温度监测与火灾预警解决方案。

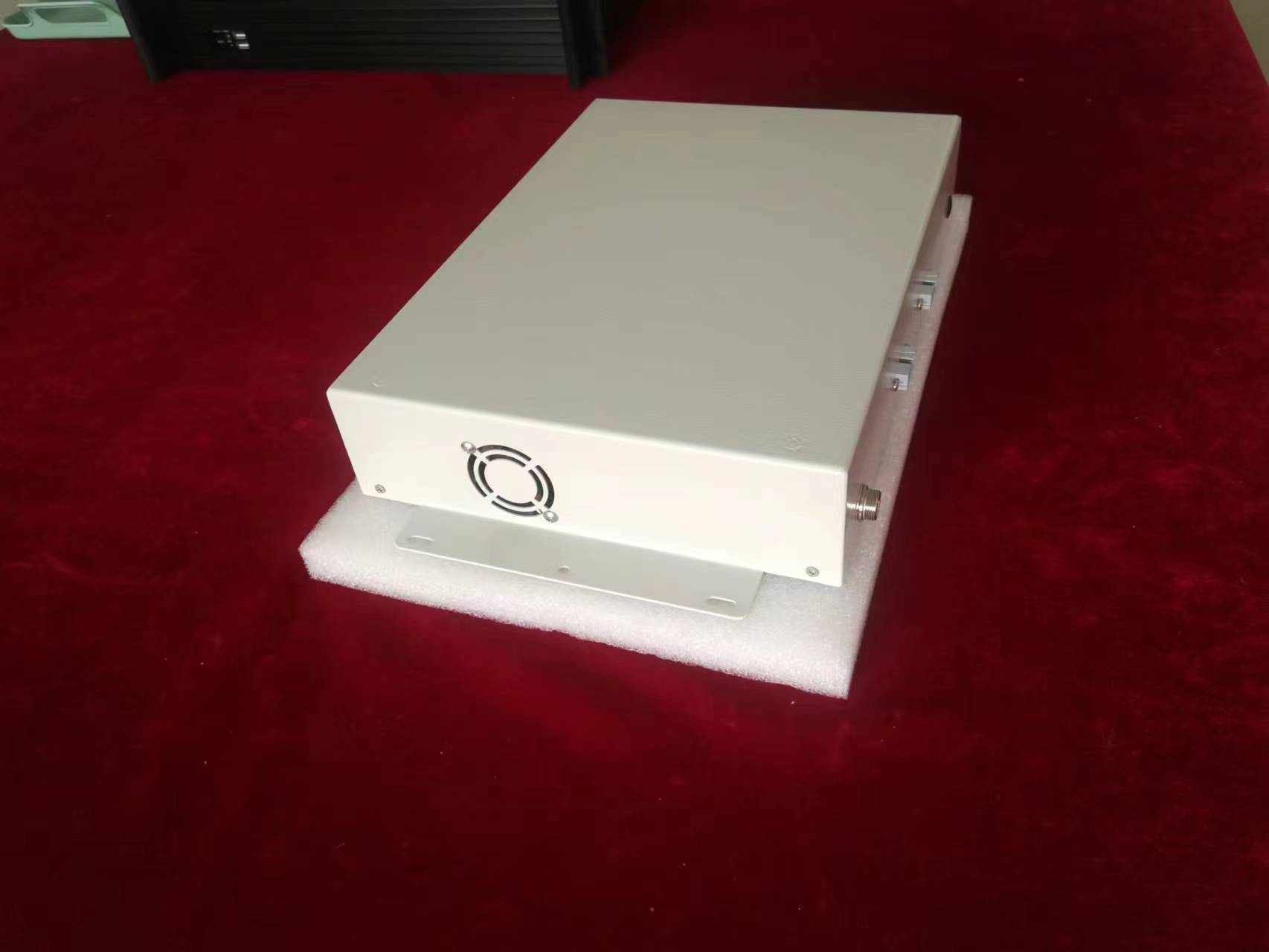

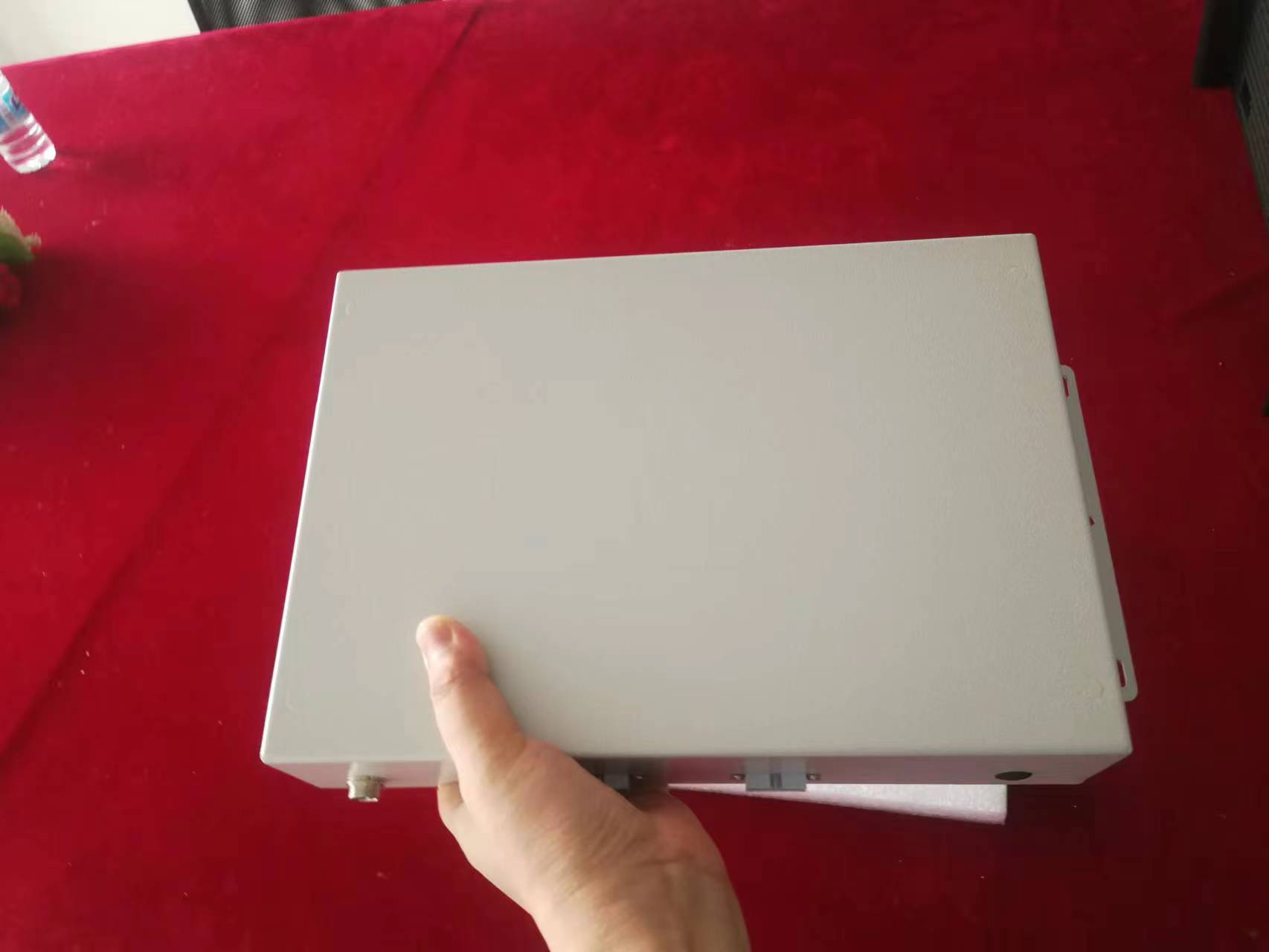

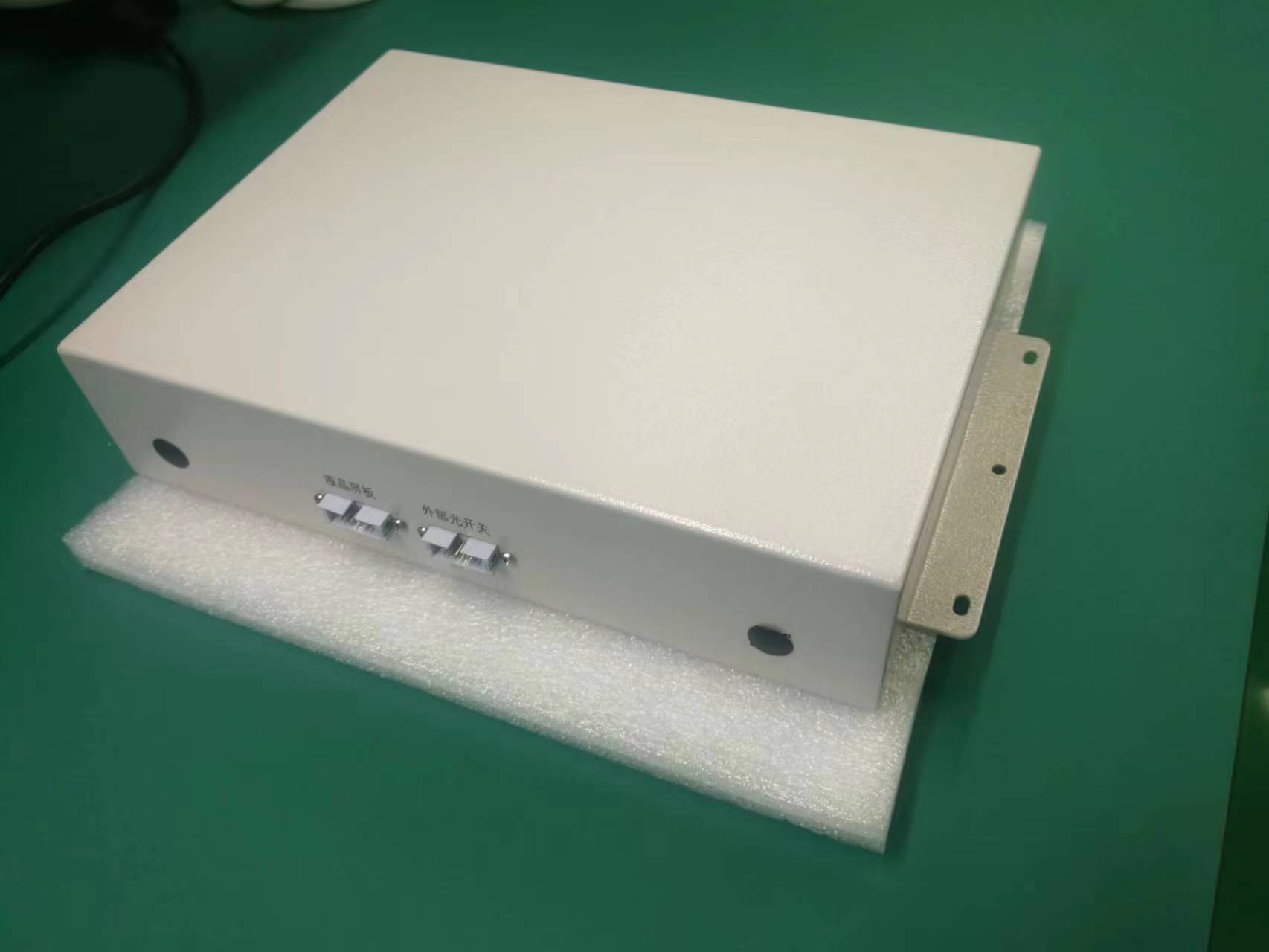

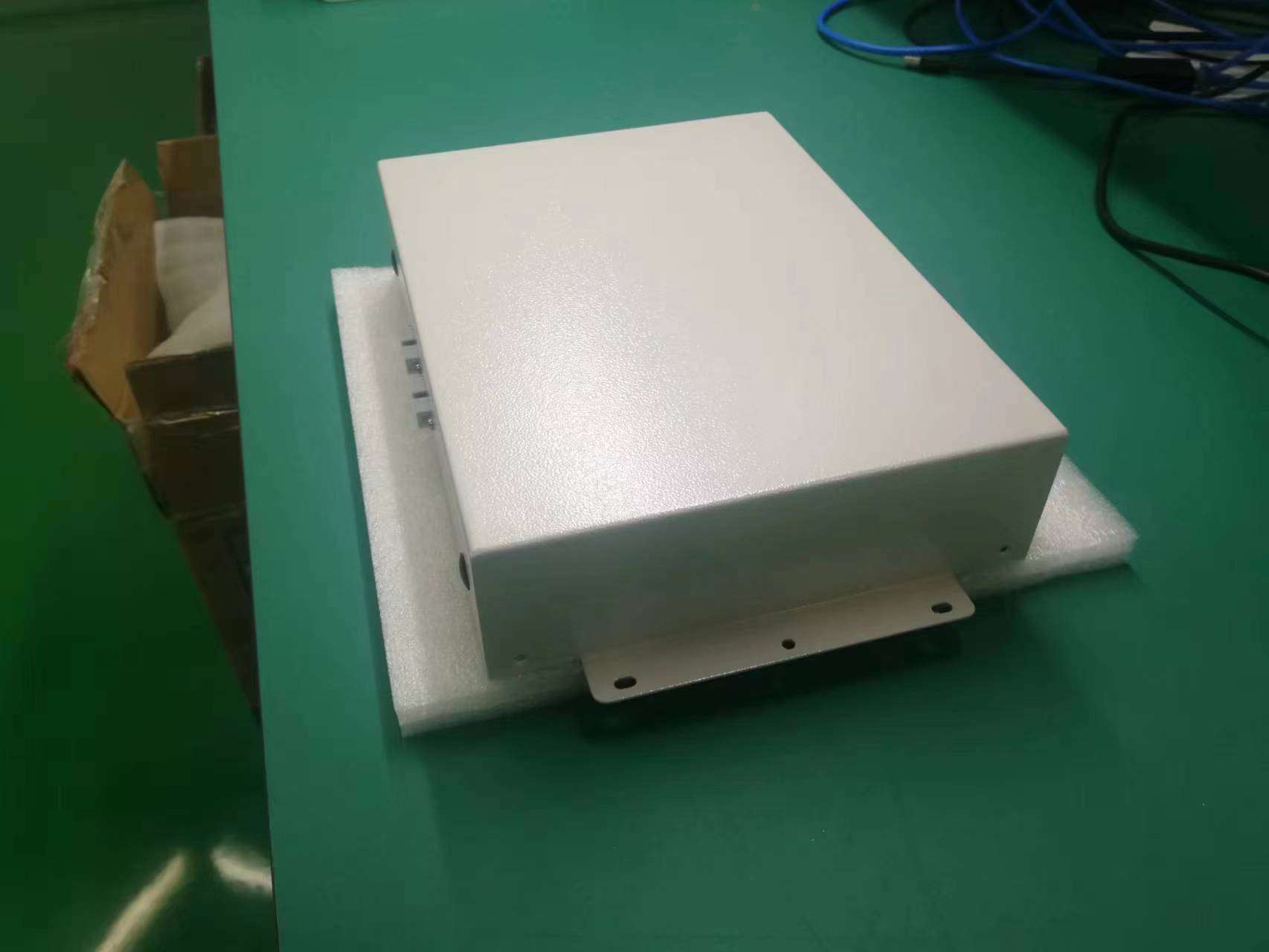

本产品采用壁挂式一体化设计，无需专用机柜，直接安装于墙面即可使用，部署灵活、安装便捷，完美适配配电室、管廊监控室、车间等各类场景，是中小规模测温项目、空间受限场景的*优选择。

二、核心技术原理

系统通过向传感光纤发射激光脉冲，利用光纤中拉曼散射光的强度与温度的对应关系，结合光时域反射技术定位温度点，实现 “一纤多用、全线测温”。

• 光纤既是信号传输介质，也是温度感知单元，全程无源，抗电磁干扰、本质安全。

• 可实现*长数十公里的连续测温，空间分辨率可达米级，温度测量精度高、响应速度快。

• 支持多通道扩展，可同时监测多条线路，满足多区域、多场景的集中监测需求。

三、产品参数

☆   光纤通道数量：1通道/4通道/6通道/8通道（可定制）；

☆   *大探测距离：10km/20km/40km(可选）；

☆   空间分辨率：0.5米；

☆   定位精确度：±0.5米；

☆   测温范围：-60到200度；

☆   温度分辨率：±0.1度；

☆   测温精度：±1度；

☆   测量时间：3~6秒；

☆   系统功耗：20W（室温），*大30W；

☆   激光安全：IEC60825-1标准，1M

☆   工作环境：温度：-10℃～50℃，湿度：＜95%；

☆   供    电：AC220V；

☆   探测类型：可恢复差定温分布式光纤探测器

☆   防护等级 ：IP54

☆   安装方式 : 壁挂式
