1.系统概述
电缆金属护层环流监测系统能对电缆金属护层环流、事故回流线电流、电缆表面及接头温度、中间及终端接头振动进行24小时不间断连续在线监测、高频信号定时在线监测,从而实现电缆外护套绝缘缓慢老化预警、电缆外护套快速损坏报警、事故回流线被盗报警、接头故障温度异常报警、接头故障振动报警以及主绝缘高频缺陷人工识别报警等。
电缆金属护层环流监测系统应能有效监测电缆金属护层环流是否超标,通过对护层环流变化监测及时发现外力破坏及定位(精度:环流单元)、及时发现虫害破坏及定位(精度:环流单元)。
电缆金属护层环流监测系统可集成有效进行定时高频录波,及时发现线路主绝缘高频缺陷。
通过电缆金属护层环流监测系统建设,电缆线路护层环流可由日常人力监测转为智能监测系统完成,降低工作量,提高工作效率;电缆线路护层环流报告可由人力完成转为系统全面自动生成报告,降低统计工作量,提高工作效率。

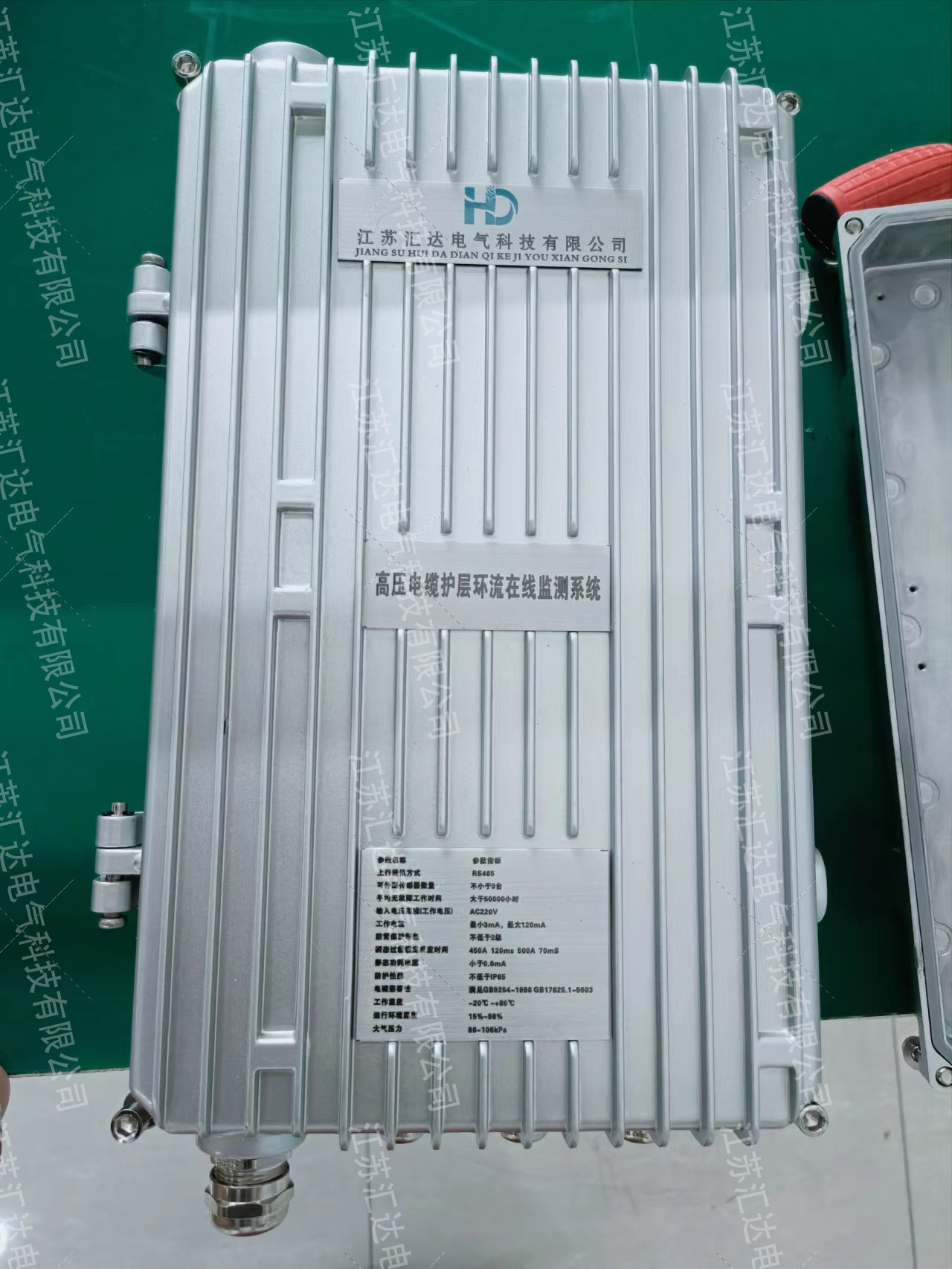

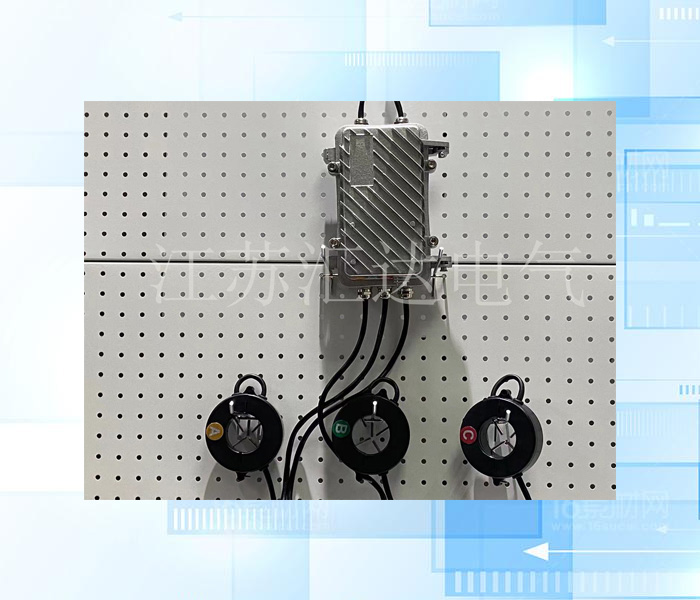

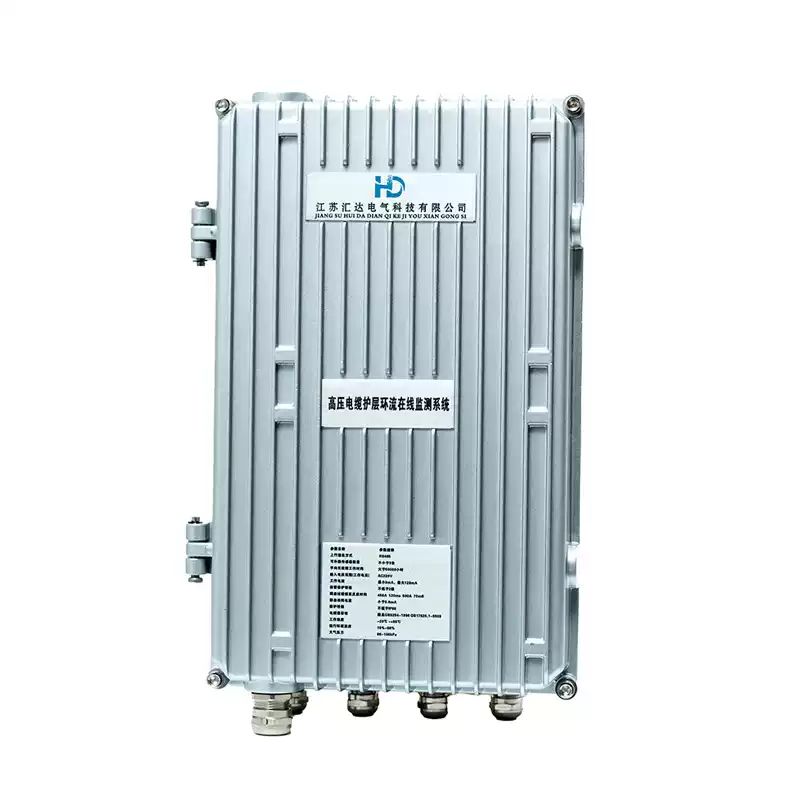

电缆金属护层环流监测系统 基于省一级监控中心安装建设的电缆金属护层环流监测系统应用平台由无线虚拟接口主机、无线传输采集装置、传输采集装置、CT电流传感器、HFCT电流传感器、温度传感器、故障振动度传感器和其他及相关部件组成。
2.系统组成

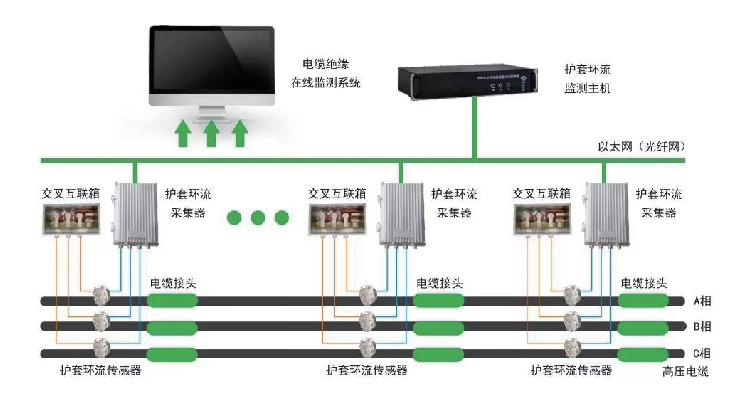

系统结构包括,前端采集单元、数据中心服务器、 GPRS无线传输设备。每个前端采集单元需要一个单独手机号码,通过GSM网络里的数据业务传输数据,数据服务器只需要一个独立IP地址,通过公网来进行数据交换,信号采集时,是由数据服务器来发送采集命令,设置各种参数,逐次采集各个点的放电信号,并接收由各个测量点通过光纤局域网所传回的数据,然后在数据服务器上进行分析,计算后传输给中心数据库。
3.系统优点
◆可采用光纤传输方式
传输频带宽,通讯量大;信号损耗低,通讯距离长;不受电磁干扰,抗干扰能力强;抗化学腐蚀能力强。
◆采用高性能主控制器
系统稳定可靠,能在恶劣环境下稳定运行;运行速度和存储能力有了极大的提高 ;集成了更多的通信接口,支持PPI、MPI、PROFIBUS-DP、PROFIBUS-FMS、以太网等多种通信协议;可以配套多种专用模块,扩展了控制能力与应用范围。
◆操作更加方便
上位机采用工控机进行集中显示控制,软件采用业界*为流行的组态软件编程,参数的设定和修改更加方便,控制显示操作界面更加人性化,况且工控机不参与系统控制,即使工控机出现故障或者没有启动也不影响系统的正常工作。
◆故障率低
系统全部采用与高性能主控制器相适应的标准模块,平均无故障时间可达十万小时以上,大大提高了系统可靠性。
◆维护保养方便
由于本系统采用的都是目前国际上通用的软、硬件,同时备用备件可在国内选购,不像没有通用接口备件那样受制于人,或因备件停产而难以采购。
◆开放性好
由于监测系统软、硬件均采用国际通用产品,带有接入通用型附属设备的接口,具有很强的开放网络接口,可支持工业以太网、INTERBUS总线、PROFIBUS总线、CAN总线、D-NET总线等国际标准协议,大大方便了数据采集联网功能,能由不同的公司接手本系统的后续开发和安装,方便以后升级。
◆现场监控仪器、终端等符合户外设备设计标准,具有防雨,防潮,防摔等设计。(防护等级满足IP68等级或以上)
◆系统具备电缆故障段别实时判断和反馈信息的功能。
◆系统应备监控电缆实时负荷电流和电缆护层接地电流的功能;
◆系统应高度可靠、冗余,系统的响应时间应达到国内水平,其本身的故障不应影响其它设备的正常运行,系统特性的各项指标均应达到中国电力部部颁的规定。系统配置和设备选型应符合计算机发展迅速的特点,充分利用计算机领域的先进技术,要求达到国内先进水平。
◆系统结构为分层、全分布、全开放系统,既便于功能和硬件的扩充,又能充分保护应用资源和投资,分布式数据库及软件模块化、结构化设计,使系统能适应功能的增加和规模的扩充,并能自诊断,具备故障自动重启功能。
◆系统的实时性要好,响应时间快,抗干扰能力强。
