系统概述SYSTEM OVERVIEWHD-OM400D高压电缆局部放电在线监汎系统采用模块化设计方案.通过安装在电缆接头接地线上的高频电流传感器，来耦合电缆本体及 接头处的局部放电脉冲电流信号:耦合到的脉冲电流信号通过同轴电缆传送至前端监测采集器.对模拟信号经过放大、滤波、模数转换后变成数字 信号再通过
系统概述：

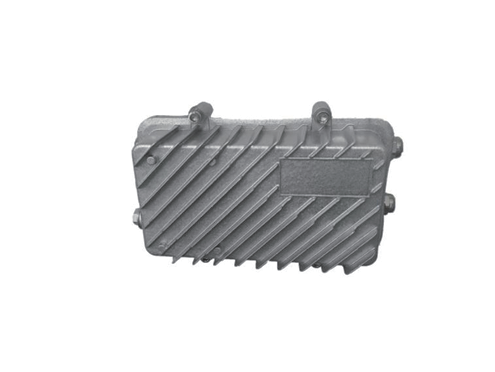

本装置采用模块化设计方案，通过安装在电缆接头接地线上的高频电流传感器，来耦合电缆本体及接头处的局部放电脉冲电流信号。耦合到的脉冲电流信号通过同轴电缆传送至前端监测采集器，对模拟信号经过放大、滤波、模数转换后变成数字信号再通过光纤传送至测试主机。测试主机对所有传感器的信号进行分类识别分析、计算，并将这些通过计算获得的放电信息数据写入到数据库中，同时在监测系统的软件面板上显示监测结果。
产品参数：
| 传感器工作频带 | 3GHz |
| 检测中心频带驻波比 | ＜2.0 |
| 数据存储时间 | ≥2年 |
| 灵敏度 | 5PC（实验室条件下），20PC（现场条件下） |
| 环境湿度 | -20℃~+70℃ |
| 海拔高度 | ≤4500m |
| 耐雨耐湿 | ≤95% |
| 防护等级 | IP68 |
