SF6气体浓度泄漏在线监测系统

一，系统概述

    纯净的SF6气体无色无味无毒且不燃，比重是空气的5倍。当装有SF6设备的配电装置室（如GIS）发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电，高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水会产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，还会危害电气设备的正常运行。

    我司专门为SF6开关室、组合电器（GIS）室等室内工作人员人身保护需要开发的SF6气体浓度/泄漏在线监测报警装置，采用原装进口传感器，结合CPU强大的控制能力及友好的人机交互界面，可实时在线监测SF6气体的浓度、氧气含量及环境湿温度，并将测量结果采用485总线进行数据传输，做到准确及时掌握运行设备的状况，同时还具有语音、红外人体感应及风机联动控制功能。

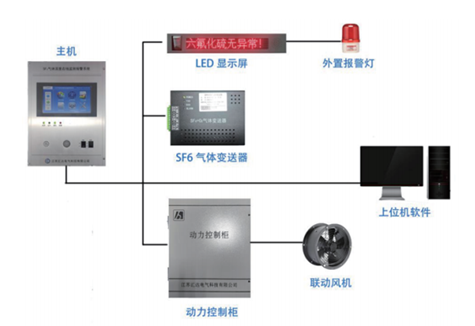

二，产品介绍

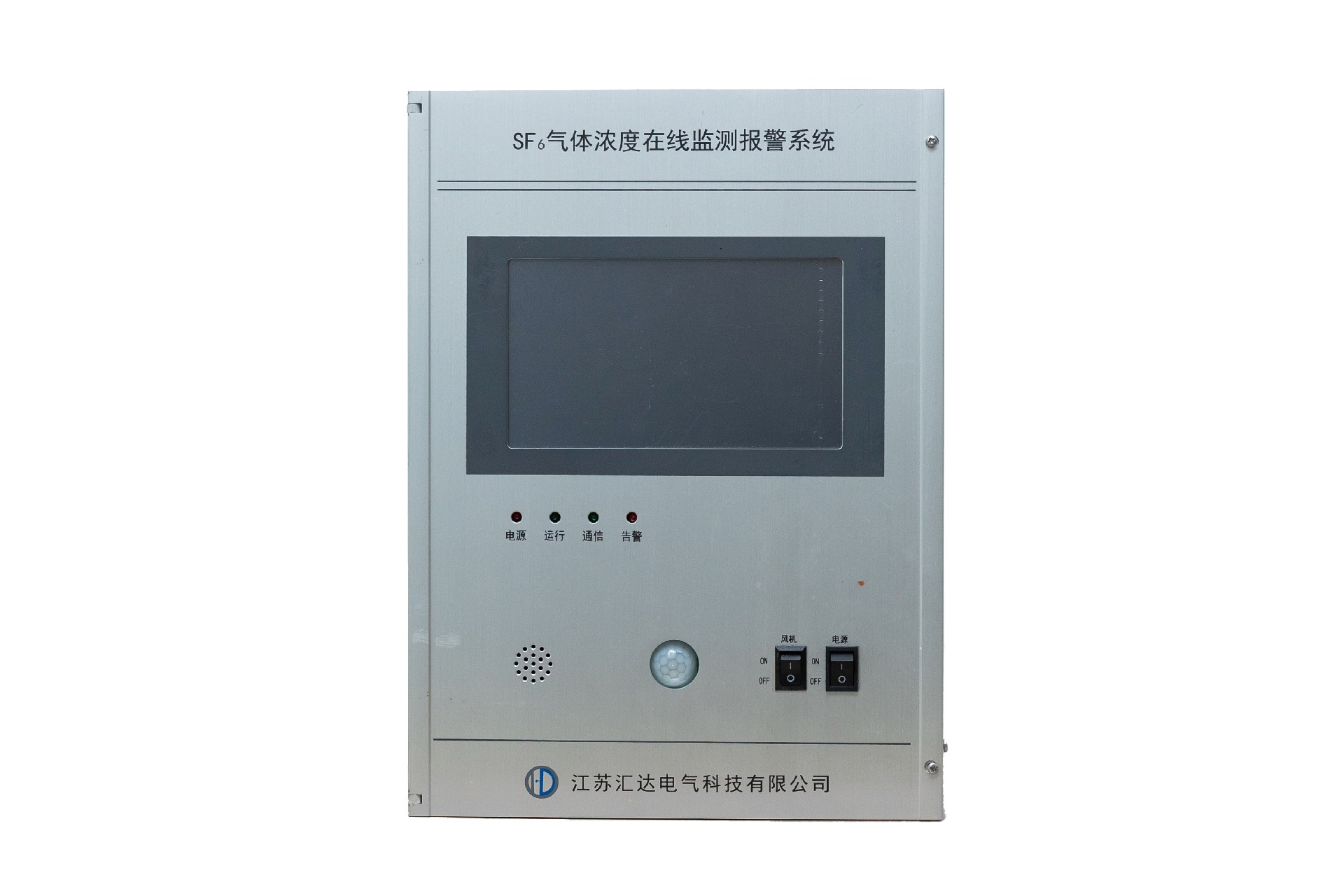

1，主机

SF6监测系统主机有8-64个传感器通道可选，6路风机控制，传感器报警阈值设定，面板红外人体感应，语音播报监测状态，485总线输出，modbus通讯等。

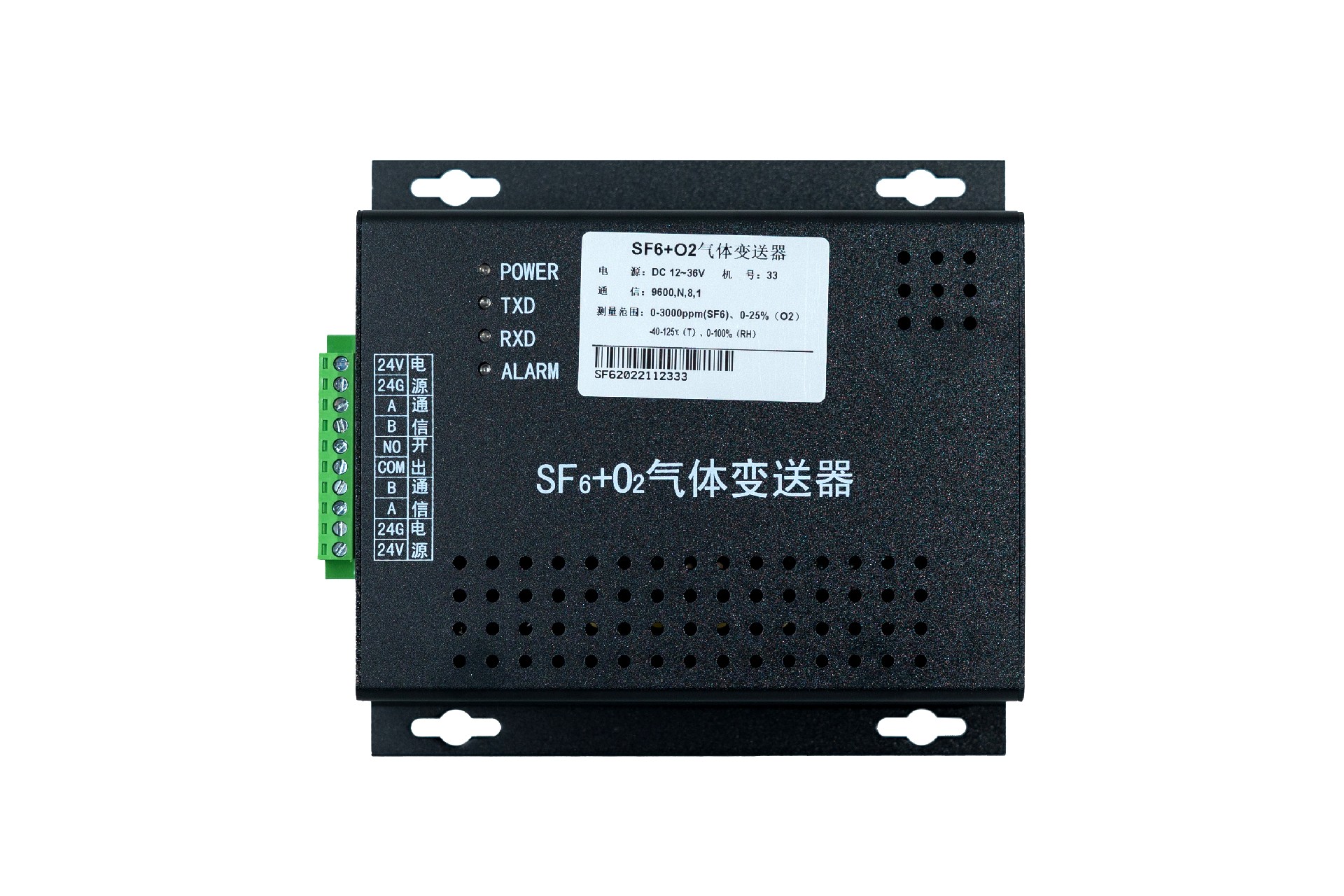

2，传感器

SF6气体传感器四合一，由六氟化硫、氧气、温度、湿度传感器组成。Modbus通讯，测量精度高，反应灵敏。

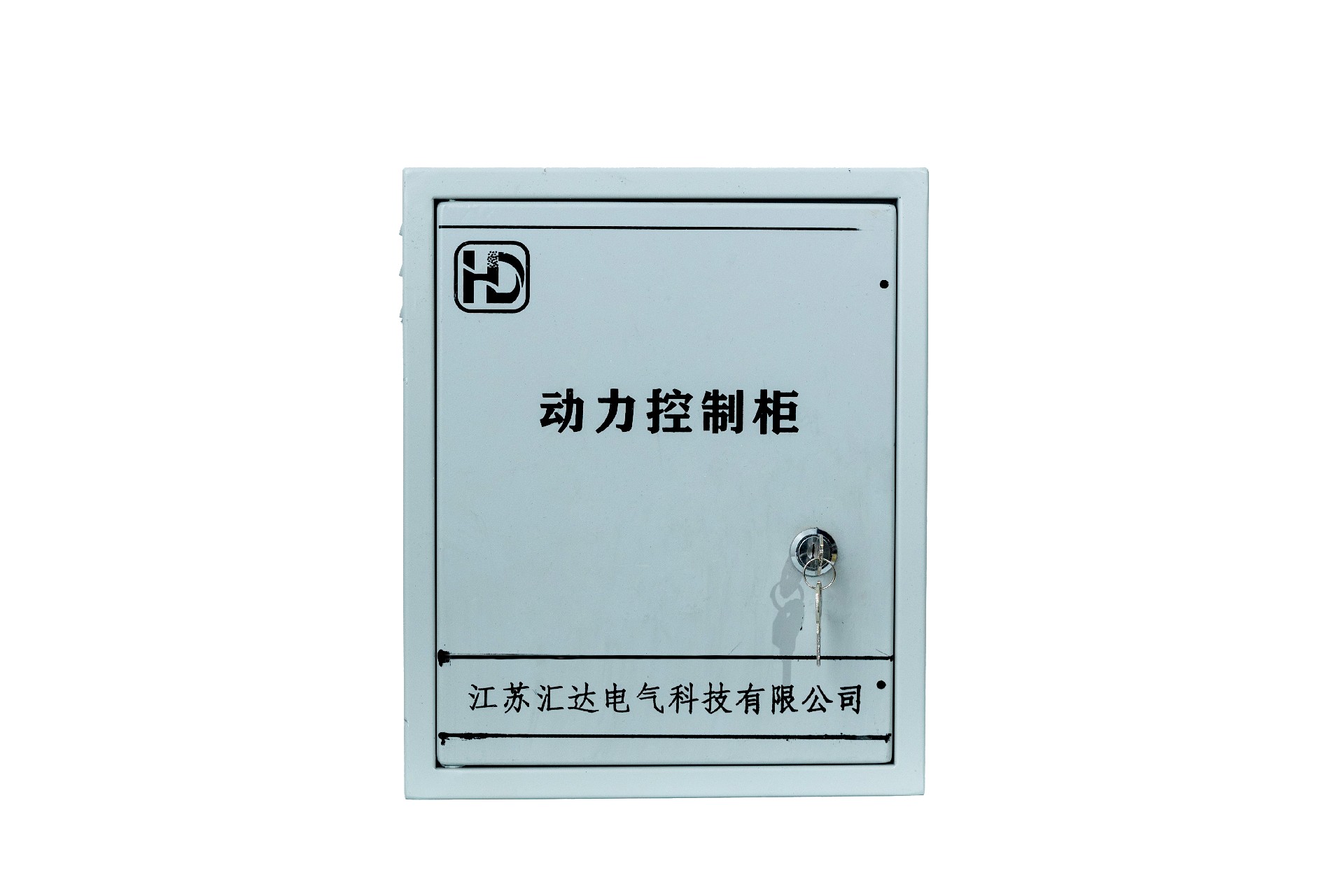

3，动力控制柜

动力控制柜由风机控制器，开关电源，交流接触器组成，可手动控制，定时排风，强制排风。Modbus通讯，反应迅速。

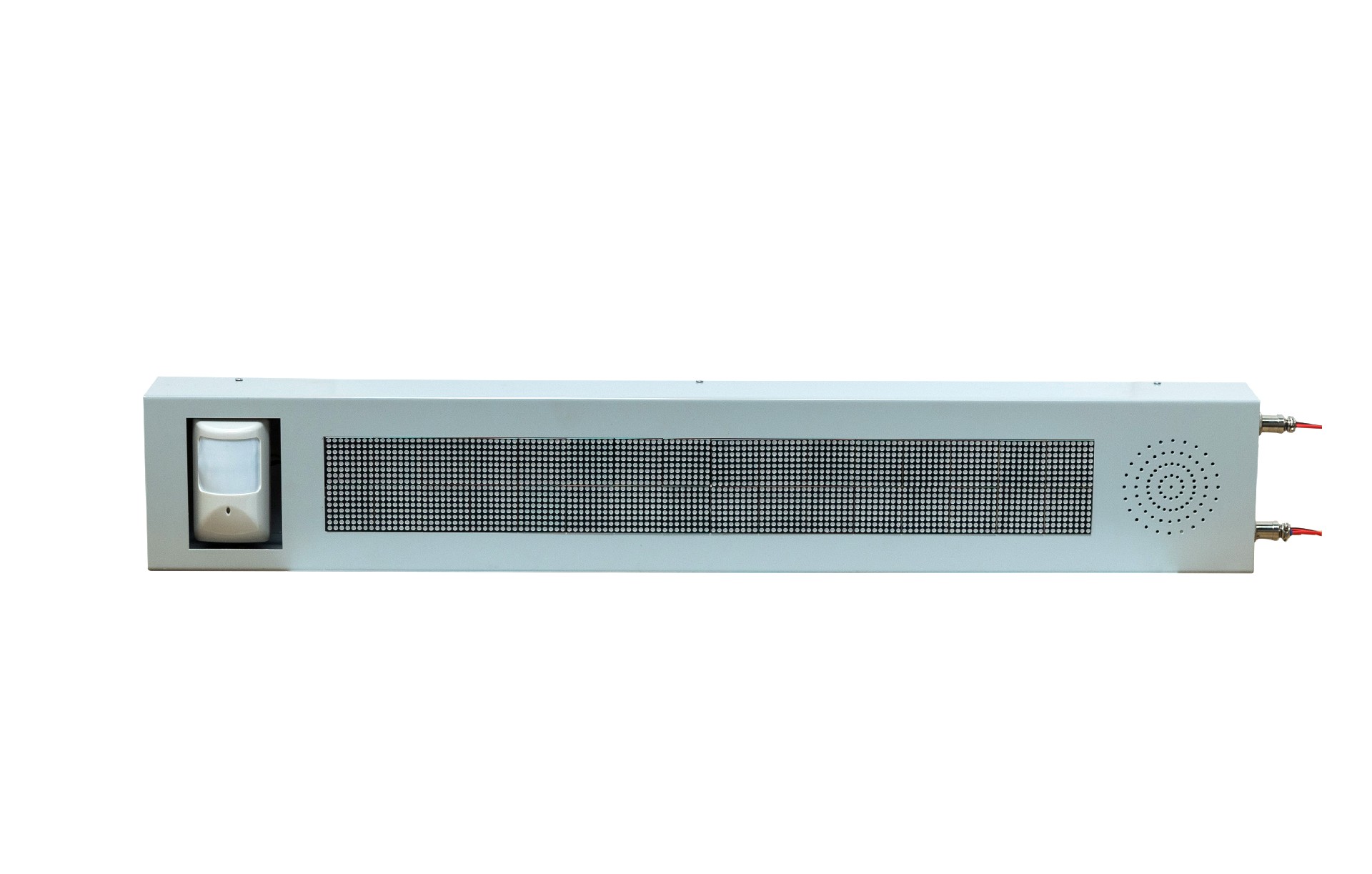

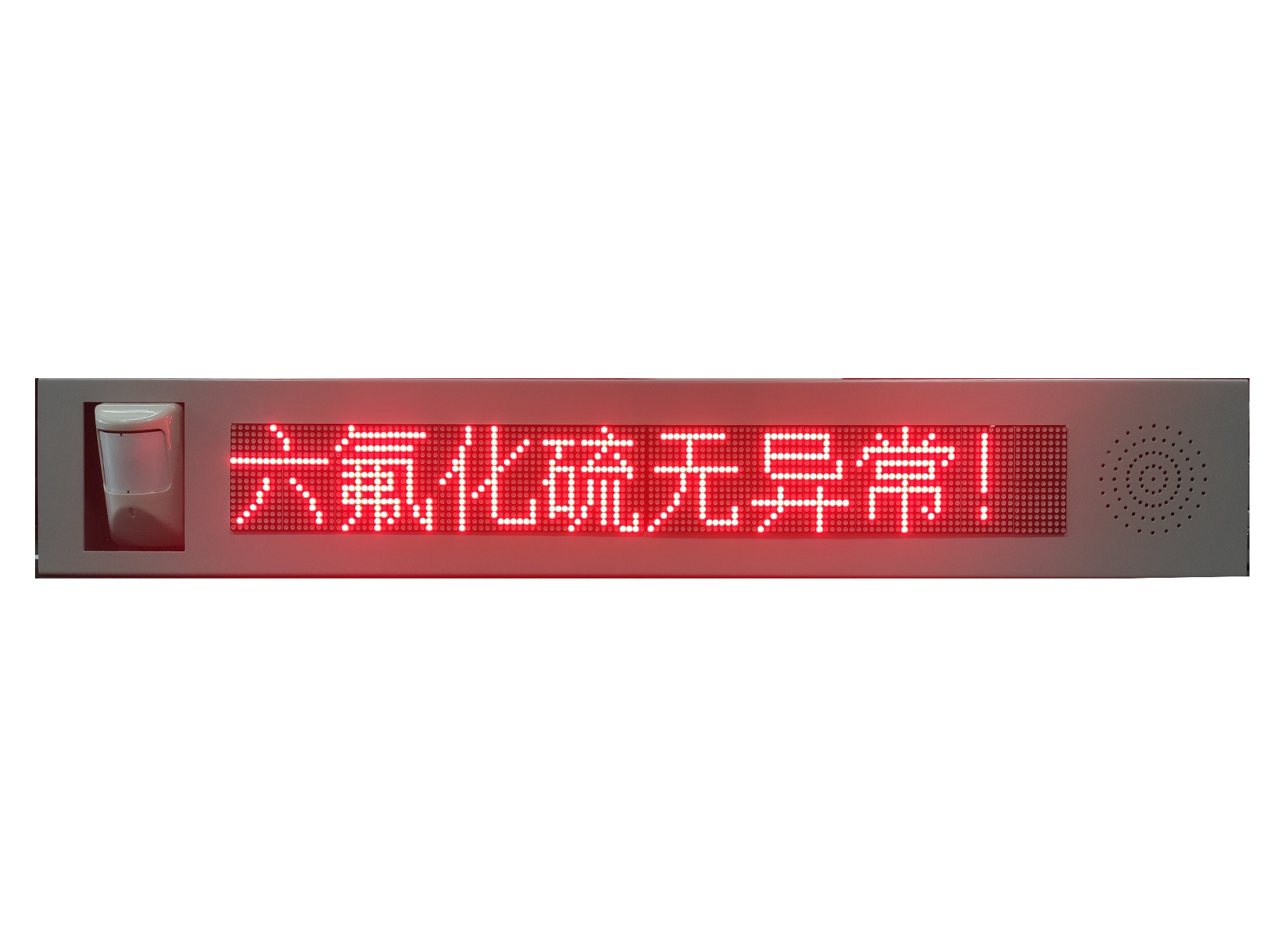

4，LED显示屏

LED显示屏由高清点阵屏，语音播报，红外人休感应组成，modbus通讯接口，实时更新传感器状态。

三，技术特点

• 环境中SF6气体浓度检测功能

• 环境中氧气浓度，温湿度检测功能

• 环境中所有监测点的遥测和遥信实时显示功能

• 环境中所有监测点报警信息实时显示功能

• SF6气体浓度超标和缺氧报警功能

• 缺氧或SF6浓度超标，强制排风功能

• 报警时风机自动启动功能

• 定时自动排风功能

• 手动强制开启或关停全部风机

• 历史数据报警信息查询，显示和存储功能

• 遥测值历史曲线趋势查询，显示功能

• 进入GIS室自动播报当前环境状态功能

• 不同区域多监测点配置功能

• 多点组网功能，可提供通讯规约与变电站后台数据库对接（预留）

• 数据远传功能，提供通用通信接口，预留与后台监控及消防系统对接功能（预留）

• 远程声光，语音报警功能

• 人体红外探测感应功能

• 数据远传功能

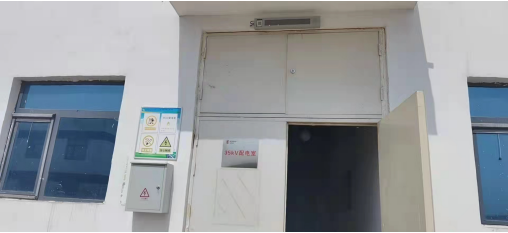

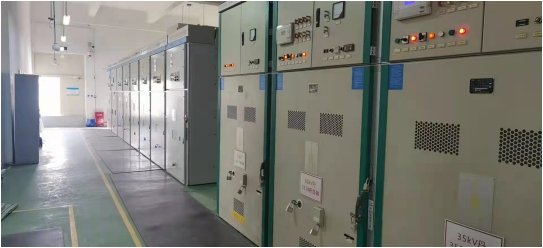

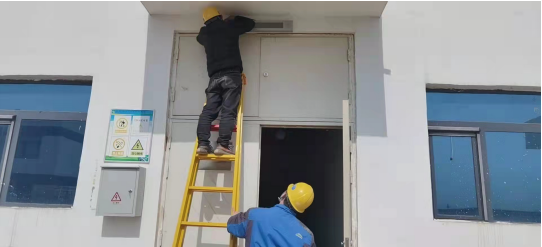

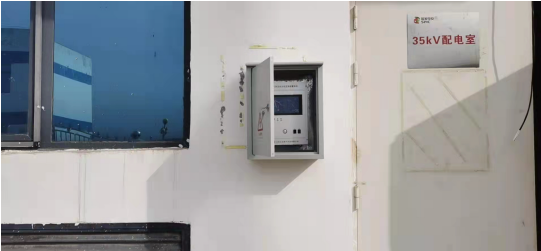

四，应用场景
