变电站红外监测系统

一，前言

    电业部门有别于其他行业，维护不能随意中断生产，这就要在事故发生之前做好充分的预测——在事故发生前解决故障，重点是变电站设备的预防性的巡检工作。变电系统负担着电力变送工作，高电压大电流的线路长期工作，即使是优良的绝缘介质也会出现不可预期的问题而导致事故。绝大部分事故的原因就是绝缘老化、失效产生的，其外观表现为：在故障出现之前数小时都比正常工作时发热许多。因此，如果能准确地在事故之前得知场地内各设备的温度分布情况，也就掌握了绝大多数电力设备的运行状况。

二，解决问题

1，红外热像仪能够实现无接触式测温，大大降低了传统接触测温的安全风险，因为变电站内的零部件可能控制，连接着成千上万伏的电压。

2，测温精度高，直接输出热像图，既能知道某点，某个区域的温度情况，又能掌握整体的温度分布情况，为整体以为局部的温度判断提供了便利条件和有力依据。

3，热像仪配套的专业软件，能够展现出某个区域或某个点位的温度变化情况，从而分析出变化趋势，判断有无异常存在。

4，能够自定义报警信息，设置报警值，一旦温度超过报警值或者温升超过警戒范围，立即实现报警，而且能够联动其他设备对故障一起进行断电保护。

5，设备能够搭配云台进行自动巡检，能够监测一块大区域，节省了成本，覆盖了需要被监测的范围。

三，系统特点

1，红外热像仪方案：

热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热像图上面的不同颜色代表被测物体的不同温度。红外热像仪的非接触式测温方式，能够在不影响主变压器工作的同时测量其实时温度，在发现异常时采取降温措施。

2，前端红外热像仪+后端处理软件：

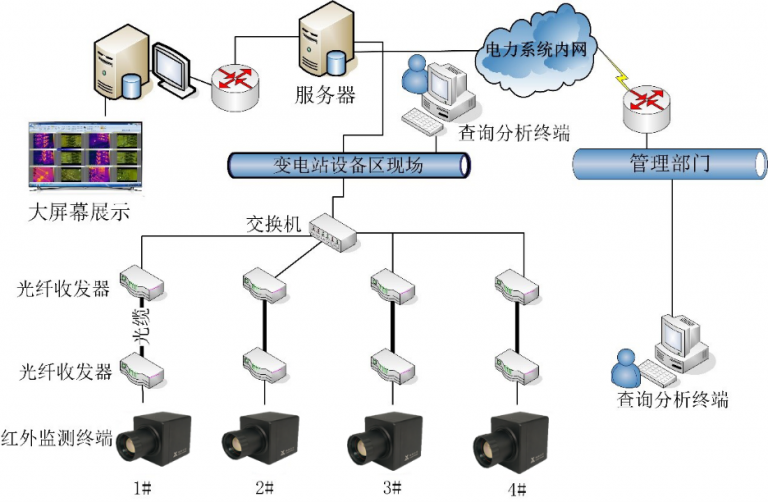

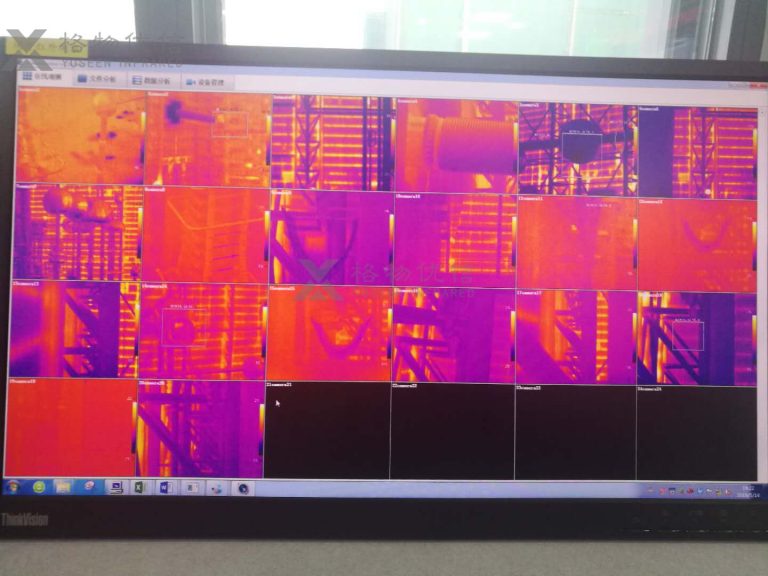

前面红外热像仪+后端处理软件的系统解决方案*大的特点就是全部数字化，前端使用红外热像仪，通过以太网传输，数字信号经过交换机和光端机传输至后端电脑，进行视频图像的存储，并通过显示器实时显示。前端采集和后端显示分离的设计方式也让工作人员远离危险工作区的现场，在控制室就可以知道设备的运行状态，安全、高效。

3，双光监测方式：

变电站主变监测采用红外光+可见光双光谱监测方式。通过红外光对主变的温度场进行监测，当出现异常温度时就给出告警的信号，提醒工作人员采取有效的措施；可见光监测加以辅助，实时监测视场范围内的情况，使得工作人员能够更为清楚地看到变电站主变的周边情况，做出正确的判定。

4，测温对象添加：

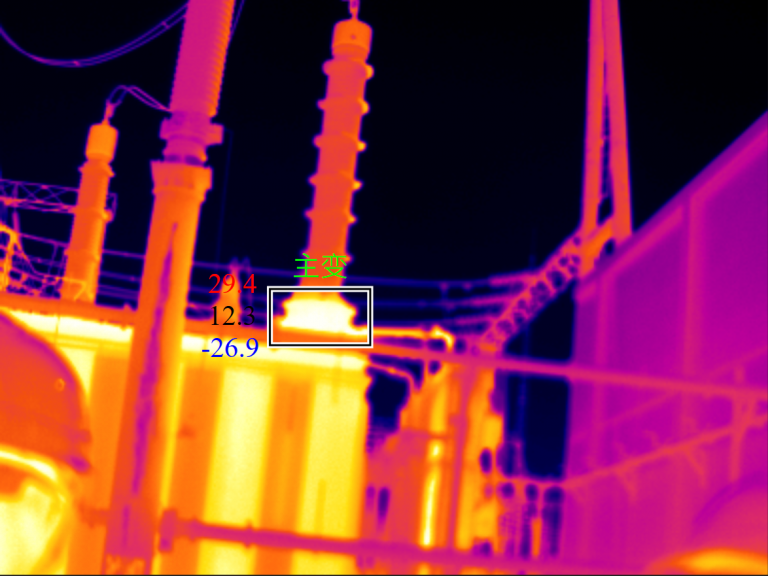

红外热像仪测温是测量整个视场范围内每一个点的温度，因此在长期的测温过程中可能会出现其他非我们关注的高温出现在视场中引起误判，因此我们设置了测温对象，通过多边形测温对象将主变框选为测温对象，只关注该部分的温度信息，防止误报。

5，高防护等级防护罩+温控模块：

防护等级高，防尘防水防雨遮阳，室外温度较低时，温控模块自动启动进行加热。
