电缆局放在线监测装置

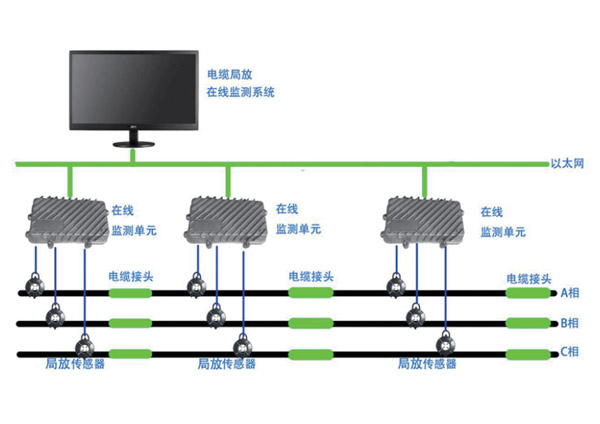

HD-OM400D高压电缆局部放电在线监测系统采用模块化设计方案。通过安装在电缆接头接地线上的高频电流传感器,来耦合电缆本体及接头处的局部放电脉冲电流信号。耦合到的脉冲电流信号通过同轴电缆传送至前端监测采集器,对模拟信号经过放大、滤波、模数转换后变成数字信号再通过光纤传送至测试主机,测试主机对所有传感器的信号分别进行分类分析、计算，并将这些通过计算获得的放电信息数据写入到数据库中，同时在监测系统的软件面板上显示监测结果。
